Чашкорезный станок СФ20-4П для фрезерования чашек в брусе
СФ20-4П фрезерует чашки для соединения профилированного бруса в чашку при строительстве деревянных домов и бань.
Чашкорезный станок СФ20-4П обрабатывает брус за один установ.
Соединение в чашку профилированного бруса обеспечивает надёжную стыковку венцов, защищает от продувания, обеспечивает высокую прочность конструкции.
Применяется для строительства домов и бань из профилированного бруса.
Чашкорезный станок СФ20-4П фрезерует чашки в брусе сечением 210 х 210 мм.
Данную возможность станок имеет благодаря специально разработанной конструкции профилирующего узла, и высокопрочные шпинделеи диаметром 40 мм, позволяют фрезеровать чашку за одну установку бруса.
Преимущества чашкорезного станка СФ20-4П
- Подача фрезерных узлов чашкорезного станка СФ20-4П - механика - винт-гайка, это наиболее предпочтительно в России;
- Электронная защита электродвигателей чашкорезного станка СФ20-4П от перегрузкок - доп. опция;
- Изменение расстояния между вертикальнми и горизонтальнми фрезерными узлами

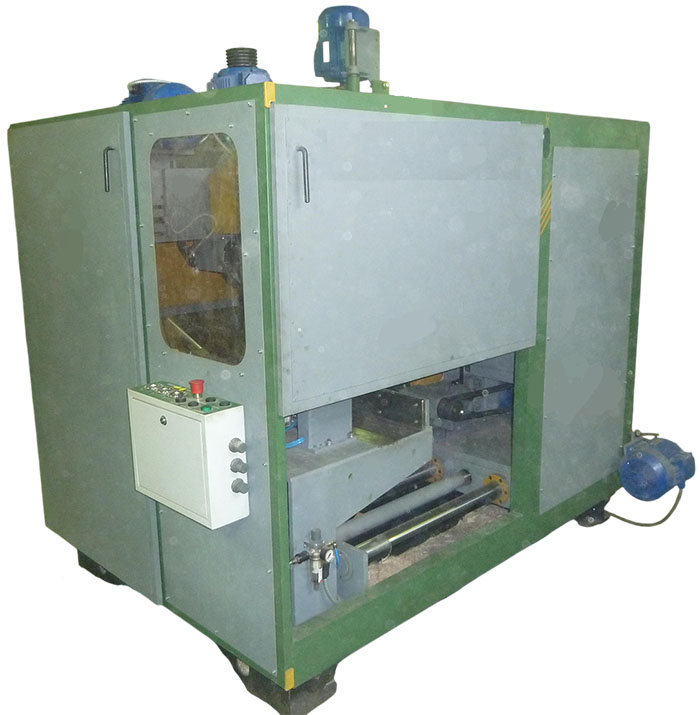

чашкорезного станка СФ20-4П производится легко и точно; - Большой защитный кожух защишает СФ20-4П от шума и пыли;
- Управление шашкорезного станка СФ20-4П выведено на переднюю панель;
- На станке возможны два цикла нарезки чаш – ручной и автоматический. В автоматическом режиме происходит обработка сначала вертикальными шпинделями, затем горизонтальными. Полный цикл зарезки чаши в автоматическом режиме 40 сек.
Принцип работы чашкозарезного станка СФ20-4П
- Профилированный брус по переднему рольгангу поступает на торцовку и далее в зону фрезерования чаш.
- Фрезерование чашки в брусе происходит за один проход. (Точное позиционирование бруса при обработке осуществляется за счет заднего присоединяемого рольганга с механическими упорами.)
- На передний и задний рольганги могут быть установлены автоматические подающие механизмы с лазерными линейками.
Технические характеристики чашкозарезного станка СФ20-4П
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Сечение обрабатываемого бруса, мин-макс, мм | 28х50 – 210х210 |
| Минимальная длина обрабатываемого бруса, мм | 600 |
| Количество шпинделей | 4 |
| Диаметр шпинделей | 40h6 |
| Частота вращения фрез, об/мин, не менее | 4100 |
| Диаметр фрез, мм | 140 – 220 |
| Максимальная ширина фрез, мм | 210 |
| Мощность двигателей фрез, кВт | 4,0 |
| Мощность двигателей перемещения суппортов, кВт | 3,0 |
| Суммарная мощность, кВт | 22 |
| Габариты без рольгангов (длина х ширина х высота), мм | 2200х1500х1800 |
| Масса станка без рольгангов, кг | 2200 |
| Длина переднего и заднего рольгангов, мм | 6000 |
Преимущества и описание чашкорезного станка СФ20-4П

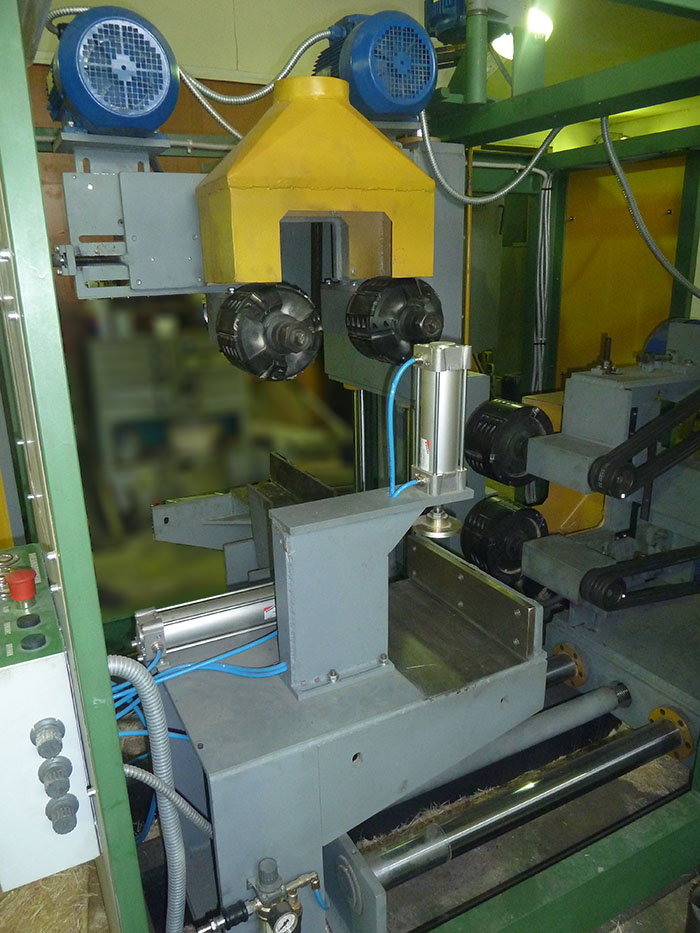

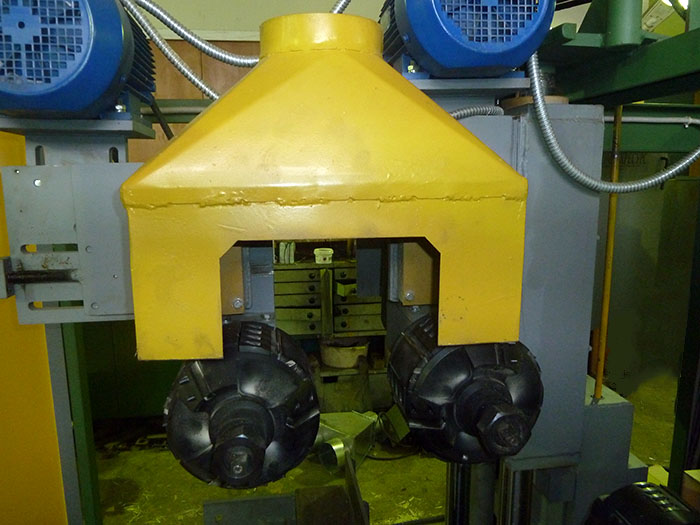

Усиленный шпиндель чашкорезного станка СФ20-4П
Диаметр фрезерных шпинделей 40 мм и их требуемая длина обеспечивает профилирование бруса максимального сечения за одну установку
Базовая комплектация чашкорезного станка для соединения бруса СФ20-4П
- Чашкорезный станок СФ20-4П
- Передний рольганг 3 секции по 2 метра
- Задний рольганг 3 секции по 2 метра (Так же на них дополнительно могут быть установлены лазерные линейки и привод механической подачи бруса.
Опции чашкорезного станка для бруса СФ20-4П:
- Станок торцовочный СТ-200
- Станок сверления отверстий под нагели
- Станок для фрезерования торцевого паза в под окна и двери (обсадного паза).
- Электронная система управления
- плавный пуск пуск двигателей
- защита двигателей от перегрузок
- защита двигателей при пропадания фазы
- Фрезы для фрезерования чашки в брусе - комплекты под разные профили и ширины
- Автоподатчики для бруса на рольганги
- Лазерные указатели пропила
