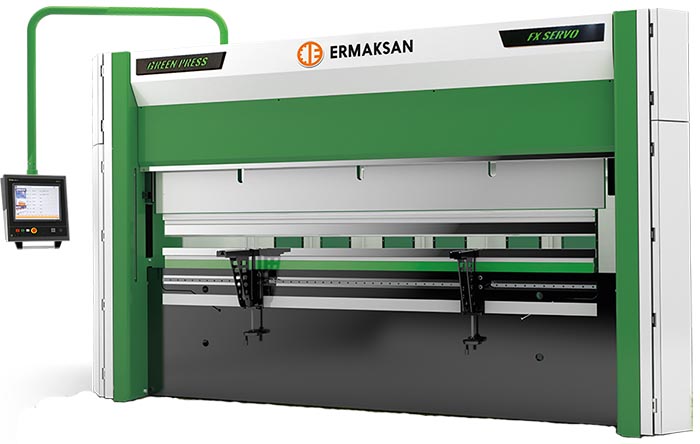

Пресс листогибочный с ЧПУ с сервоприводом ERMAKSAN FX SERVO 1003 WP1

Производитель: Ermaksan, Турция

Область применения

Листогибочные серво-прессы с ЧПУ ERMAKSAN GREEN PRESS FX SERVO применяются для гибки листового металла и изготовления из него различных профильных изделий.

Основные преимущества

• Минимальные затраты на обслуживание: конструкция сервоэлектрического пресса не содержит гидравлической системы, поэтому отсутствует необходимость в обслуживании гидравлических компонентов, замене масла и расходах на их эксплуатацию.
• Высокая энергоэффективность: листогибочный сервопресс потребляет до 50% меньше электроэнергии по сравнению с традиционными гидравлическими листогибочными прессами, это существенно снижает затраты.

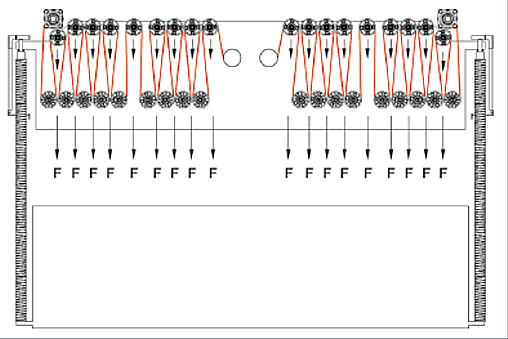

• Отсутствие необходимости в системе бомбирования: благодаря равномерному распределению усилия гибочная балка не испытывает значительного прогиба, обеспечивая одинаковый угол гибки по всей длине детали без применения дополнительных механизмов компенсации.
• Жёсткая O-образная рама: цельная конструкция обладает высокой устойчивостью к деформациям, повышает точность позиционирования и гарантирует стабильное качество гибки даже при максимальных нагрузках.
• Экологичность и низкий уровень шума: отсутствие гидравлического масла исключает риск утечек и необходимость его последующей утилизации. Кроме того, сервоэлектрический привод работает значительно тише гидравлических аналогов, создавая более комфортные условия на производстве.
• Гибка по всей рабочей длине: увеличенное расстояние между боковыми стойками превышает длину гибки, благодаря чему станок позволяет свободно обрабатывать длинномерные детали без ограничений по ширине заготовки.

Особенности конструкции

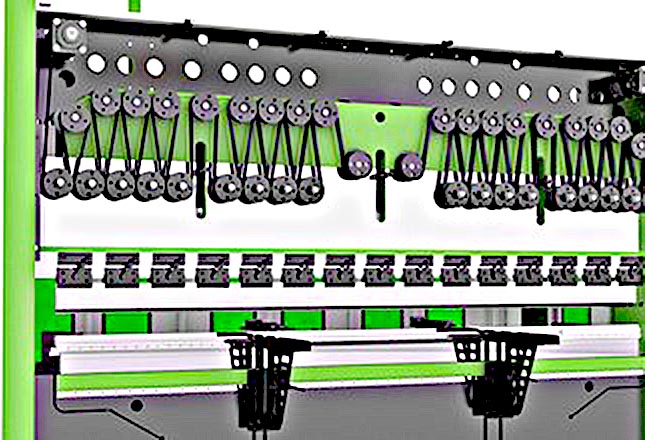

• Высокая энергоэффективность: сервопривод активируется только во время перемещения гибочной балки, благодаря чему энергопотребление оборудования снижается до 69% по сравнению с традиционными гидравлическими листогибочными прессами.
• Гибка по всей рабочей длине: усиленная конструкция рамы обеспечивает высокую статическую и динамическую жёсткость, позволяя гнуть длинномерные детали без ограничений по рабочей зоне.
• Линейные направляющие высокой точности: передние опоры перемещаются по линейным направляющим вправо и влево на прецизионных подшипниках, обеспечивая удобное позиционирование заготовки и хороший обзор рабочей зоны.
• Встроенная измерительная линейка: передние опоры оснащены шкалой для быстрого контроля размеров деталей непосредственно в процессе гибки.
• Фиксация заготовки: предусмотрен быстродействующий щелчковый упор, устанавливаемый в Т-образный паз, который облегчает позиционирование листа перед началом гибки.
• Контроллер ER90 Plus: современная система управления обеспечивает удобное программирование, визуализацию процессов и автоматизацию гибочных операций.
• Поддержка 2D и 3D-программирования: контроллер позволяет создавать и редактировать программы обработки в двухмерном и трёхмерном режимах, а также работать с форматами DXF.
• Автоматическое построение последовательности гибов: система самостоятельно рассчитывает оптимальный порядок операций, выполняет контроль возможных столкновений и минимизирует вероятность ошибок.
• 17-дюймовый сенсорный дисплей: большой цветной экран обеспечивает удобную работу с программами, чертежами и параметрами обработки.
• Гибкая настройка интерфейса: пользователь может изменять оформление экрана, включая цвета элементов управления, фона и рабочих шаблонов.
• Расширенные возможности управления: контроллер оснащён буквенно-цифровой клавиатурой и поддерживает подключение внешней клавиатуры и компьютерной мыши.
• Контроль угла гибки: поддерживается измерительная система IMG 100 для автоматического контроля и корректировки угла гиба.
• Поддержка тандемного режима: по запросу возможно объединение двух прессов для обработки крупногабаритных деталей.
• Интеллектуальные функции: система включает встроенную справку, идентификацию операторов, автоматический выбор инструмента из библиотеки и динамическое моделирование процесса гибки.
• Удалённый доступ: предусмотрена возможность дистанционной диагностики, настройки и обслуживания оборудования.
• Дополнительные функции: цифровой транспортир, моторизированные передние опоры и возможность конфигурирования системы управления до 16 осей.
• Диагностика оборудования: контроллер отображает сообщения об ошибках и помогает быстро выявлять неисправности.
• ПО для ПК: программное обеспечение ER90 позволяет создавать и редактировать программы обработки на компьютере с последующей передачей на станок.
• Широкие возможности подключения: четыре USB-порта обеспечивают удобный обмен данными и резервное копирование программ.
• Многоязычный интерфейс: система поддерживает русский, английский, немецкий, французский, итальянский, японский, польский, чешский, голландский, турецкий и другие языки.
• Интеграция CAD/CAM: поддерживается импорт трёхмерных моделей, моделирование процесса гибки и автоматический расчёт последовательности операций на основе CAD-моделей.

Основные компоненты

• ЧПУ CYBELEC (Швейцария), DELEM (Нидерланды);
• Пуансоны, матрицы Rolleri (Италия);
• Линейные датчики Hеidenhain (Германия);
• Электрокомпоненты SIEMENS (Германия).

Комплектация cтандартная

• Система ЧПУ DELEM DA 66T 2D Тачскрин дисплей + опция 3D визуализации;
• Система ЧПУ CYBELEC VISIOTOUCH 19 2D Тачскрин дисплей.
• Управляемые от ЧПУ оси Y1+Y2+Х+R+Z1+Z2;
• Задний упор с осями Х+R+Z1+Z2;
• Сервопривода с линейками HEIDENHAIN;
• Закаленный, отшлифованный, пуансон производства Rolleri;
• Матрица 50 мм V-образная производства Rolleri;

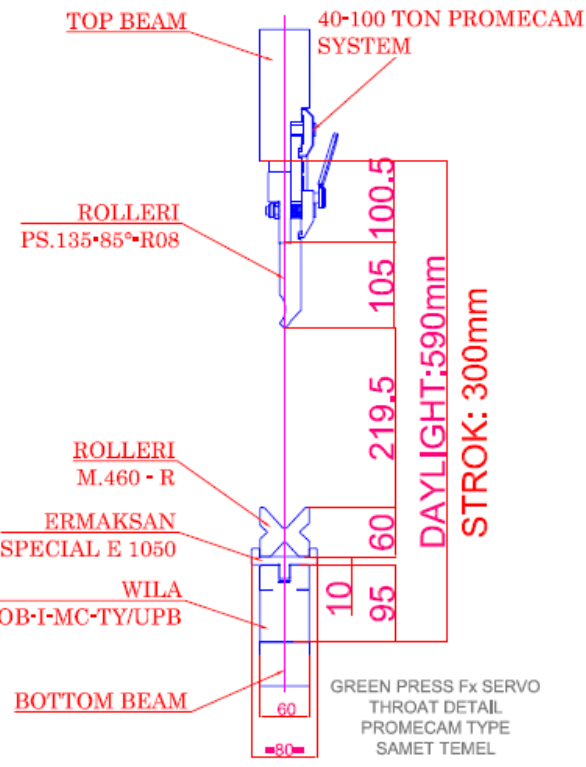

• Быстродействующая механическая система зажима пуансона типа Amada Promecam;
• Эргономичная и подвижная панель управления со всеми смонтированными кнопками;
• Задняя кабинетная защита рабочей зоны с датчиком закрытия-открытия;
• Балка заднего упора с точной настройкой параллельности по многим точкам;
• Пальцы заднего упора, регулируемые с точностью
• 01 мм;
• Перемещаемые передние суппорта с Т - образным пазом и миллиметровой линейкой;
• Электрокомпоненты производства SIEMENS;
• Светодиодная подсветка рабочей зоны;
• Соответствие нормам безопасности СЕ.

Характеристики серво-пресса ERMAKSAN FX SERVO 1003 WP1
