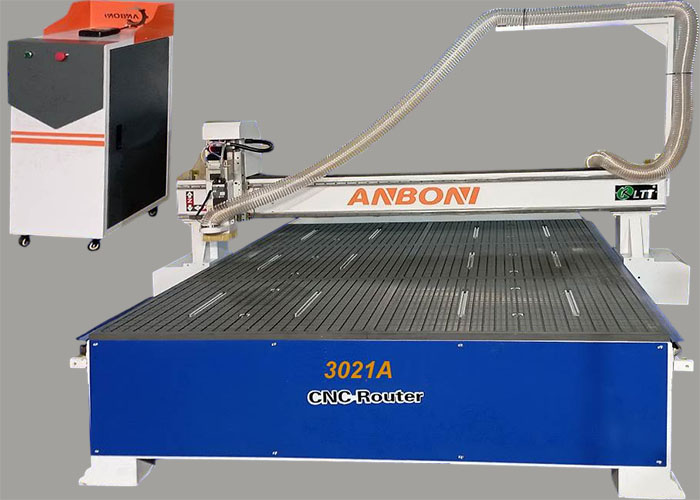

Фрезерно-гравировальный станок с ЧПУ
LTT-3021A
Так же станок LTT-3021A проходит по названиями:
Применение Фрезерно-гравировального станка с числовым программным управлением LTT-3021A
Технические характеристики фрезерно-гравировального станка с числовым программным управлением LTT-3021A
| Рабочая поверхность, мм (оси Х и Y) | 2100х3000 |
| Максимальная высота обработки (по оси Z), мм | 250 |
| Точность обработки, мм | +0.15 |
| Точность позиционирования, мм | +0.05 |
| Командные коды | HPGL, G |
| Частота вращения шпинделя, об/мин | 0-18000 |
| Максимальная скорость перемещения, м/мин | 30 |
| Максимальная скорость фрезерования, м/мин. | 15 |
| Тип двигателей перемещения | комбинированные |
| Смена инструмента | ручная |
| Рабочее напряжение сети, В | 380 |
| Мощность шпинделя, кВт | 4,5 |
| Количество зон вакуумирования, шт. | 6 |
| Габариты станка, мм | 2860х3840х2200 |
|
Транспортные габариты (со снятым порталом) м |
2,35х3,51х0,7 2,77х0,6х1,16 |
| Масса, кг | 1480 |
Особенности и преимущества фрезерно-гравировального станка с ЧПУ LTT-3021A
Конструктивные элементы гравировально фрезерный станок CNC LTT-3021A
|

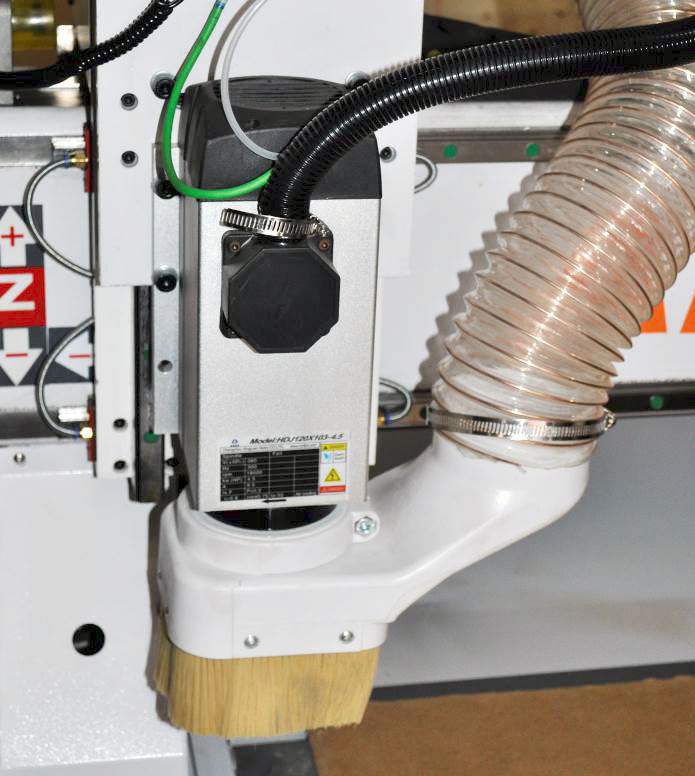

Шпиндель 4,5 кВт, скорость вращения до 18000об/мин., воздушное охлаждение. Кожух под аспирацию с щеточным ограждением. |
|

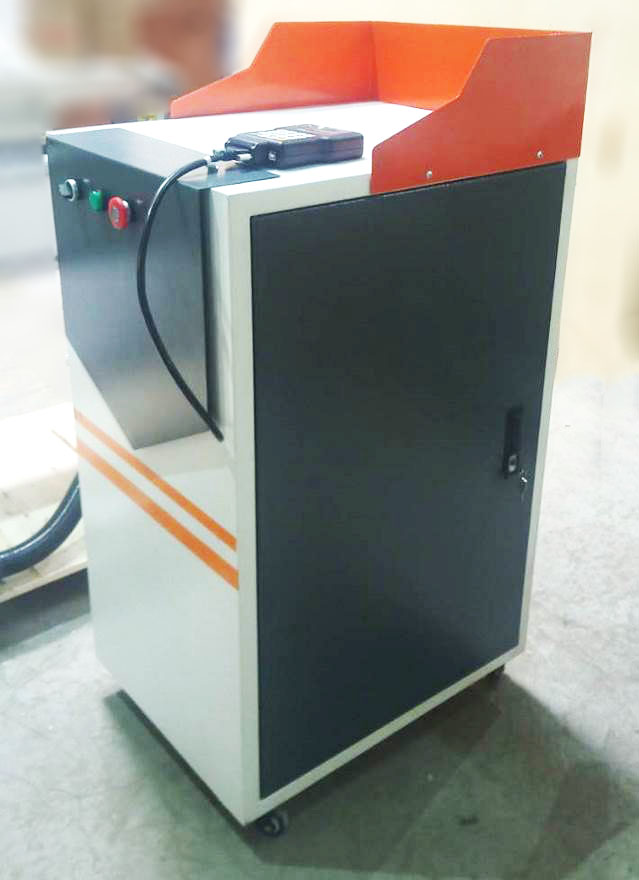

Шкаф управления с DSP-пультом Простая и удобная конструкция с хорошим дизайном, эргономичностью и высокой функциональностью. |

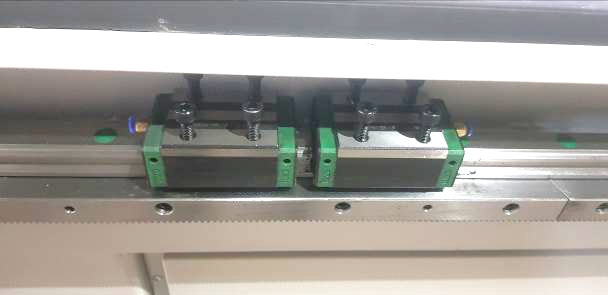

| Плоские призматические направляющие и подшипники PMI |

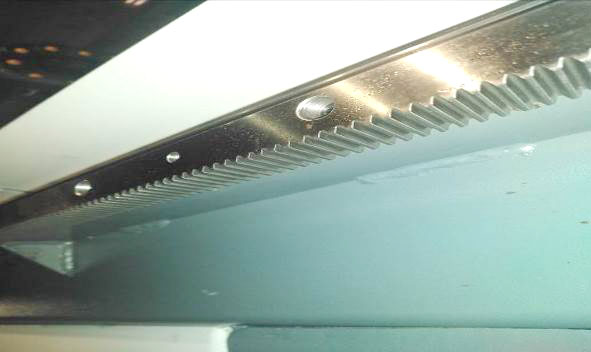

| Высокоточные косые зубчатые рейки обеспечивают плавность хода и точность перемещения траверсы. |

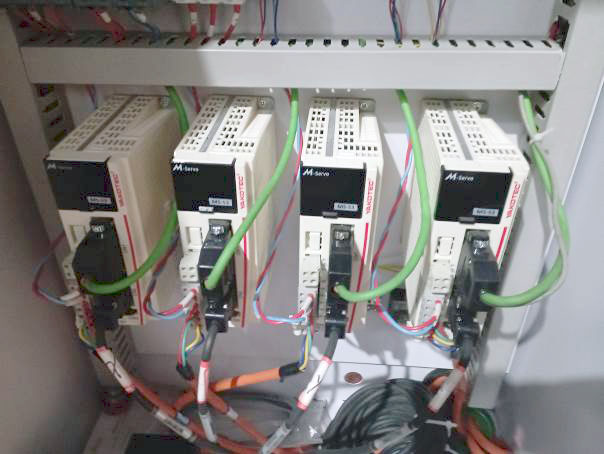

| Надёжные драйверы управления для управления перемещением по осям XYZ производства известным производителем электронных компонентов YAKO (Тайвань). |

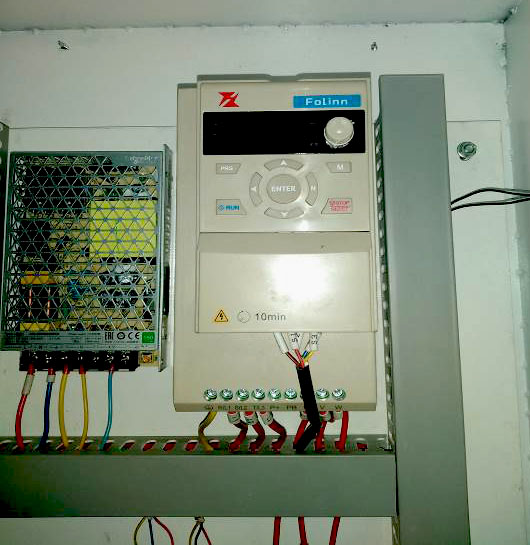

| Установлен частотный преобразователь Falinn (инвертер) для регулировки частоты вращения шпинделя |

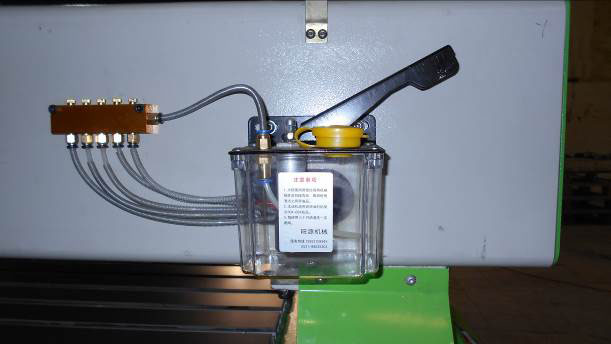

| Централизованная система смазки направляющих позволяет упростить техническое обслуживание станка. |
|

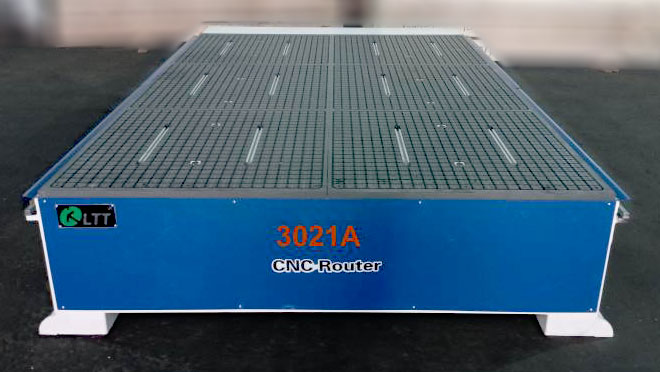

Комбинированный рабочий стол (вакуум + механика) Большая поверхность рабочего стола разделена на несколько секторов для закрепления заготовок с помощью вакуума с возможностью зонирования на более мелкие зоны при помощи уплотнителя + система крепления механическим способом (струбцинами). |

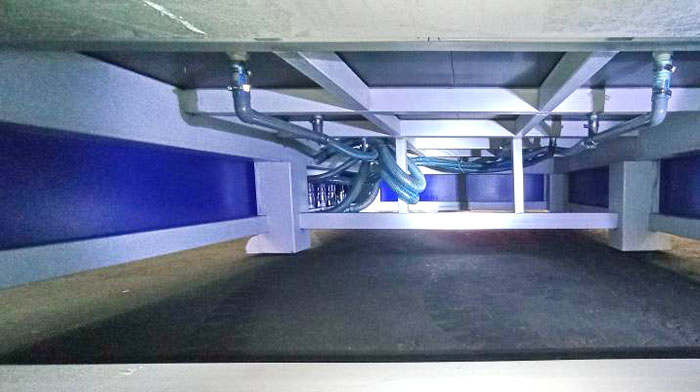

| Вакуумная подготовка стола. |

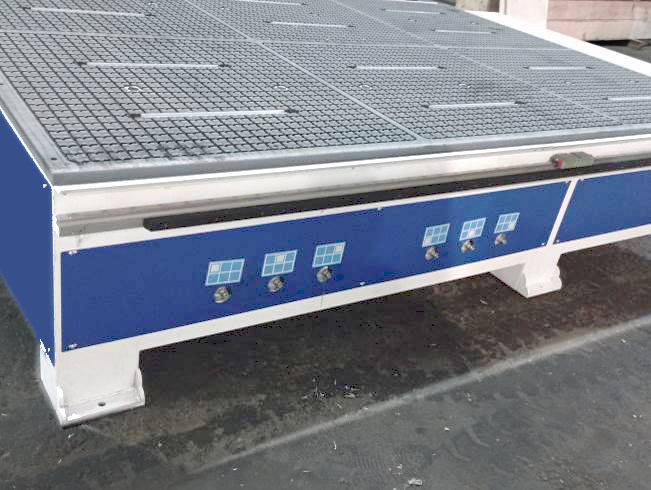

| Комбинированный рабочий стол с 6-мя зонами вакуумирования с ручным управлением. |

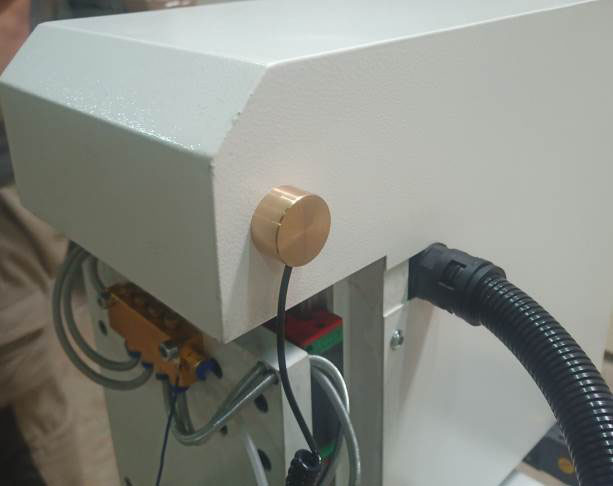

| Калибратор для настройки вылета инструмента. |
|
|
