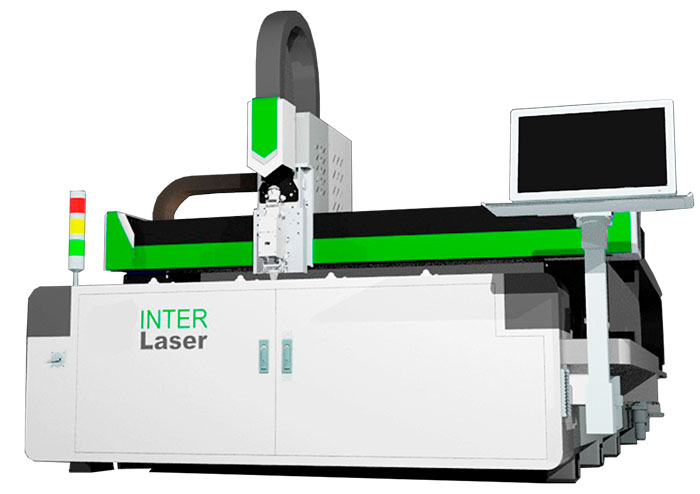

Станок лазерной резки для высокоскоростного раскроя листового металла INTERLASER A6 3000
Область применения

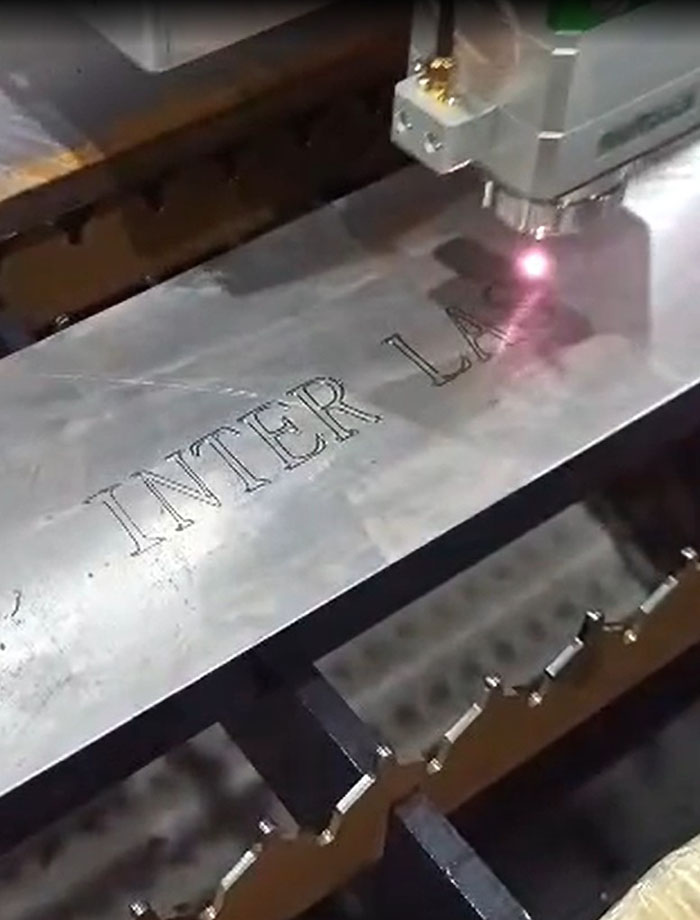

Станки лазерной резки INTERLaser выполняют резку, гравировку и пробивку отверстий в листовом металле.
Эти станки обеспечивают высокую точность и превосходное качество обработки по контуру, Станки лазерной резки INTERLASER A6 3000 обрабатывают следующие металлы:
Благодаря своим передовым технологиям, применение станков INTERLaser обеспечивает максимальную эффективность и качество обработки металлов.
Характеристики высокоскоростного станка лазерной резки INTERLASER A6 3000
| 1 | Рабочая зона | 6000 x1500 мм |
| 2 | Мощность источника | 3 кВт |
| 3 | Вес станка | 5080 кг |
| 4 | Габариты станка | 7900*2330*1800мм |
| 5 | Русификация ПО | русский язык + английский язык |
| 6 | Пневматические компоненты | SMC |
| 7 | Система охлаждения | Водяной чиллер S&A |
| 8 | Перемещение по оси Z | 150 мм |
| 9 | Система позиционирования | Шестерня рейка/Направляющие |
| 10 | Система приводов по X,Y | Косозубая рейка / Шестерня |
| 11 | Станина | Цельносварная ( шип/паз ) |
| 12 | Максимальная нагрузка на стол | до 3100 кг |
| 13 | Точность позиционирования | <0,05 мм/м |
| 14 | Повторяемость | <0,03 мм |
| 15 | Минимальная ширина реза | 0,01 мм |
| 16 | Скорость холостых перемещений | 140 м/мин |
| 17 | Ускорение | 5 G |
| 18 | Интерфейс управления | Монитор 5 |
| 19 | Электроснабжение | AC380V 50/60Hz |
| 20 | Система смазки | Автоматическая по всем осям, включая ось Z |
Элементы конструкции станка лазерной резки для раскроя листового металла INTERLASER A6 3000
- Высокая производительность: Мощный лазер RAYCUS и быстродействующие компоненты значительно увеличивают объемы производства.
- Адаптивность: Автофокус упрощает переключение между материалами разной толщины, сокращая время настройки и увеличивая общую эффективность.
- Долговечность: Конструкция станины и портала предназначена для работы в жестких условиях, обеспечивая длительный срок службы оборудования.
RAYCUS CE волоконно оптический источник лазерного излучения
Источников Raycus CE - самое современное, надежное, дорогое и качественное поколение волоконных лазеров имеет большой диапазон мощности и гибкие варианты управления.
CE - расширенная гарантийная поддержка
Новый волоконнооптический лазер Raycus CE имеет более высокую, относительно предыдущих моделей, эффективность электрооптического преобразования, более высокое и стабильное оптическое качество.
Важнейшие характеристики волоконных лазеров Raycus CE:

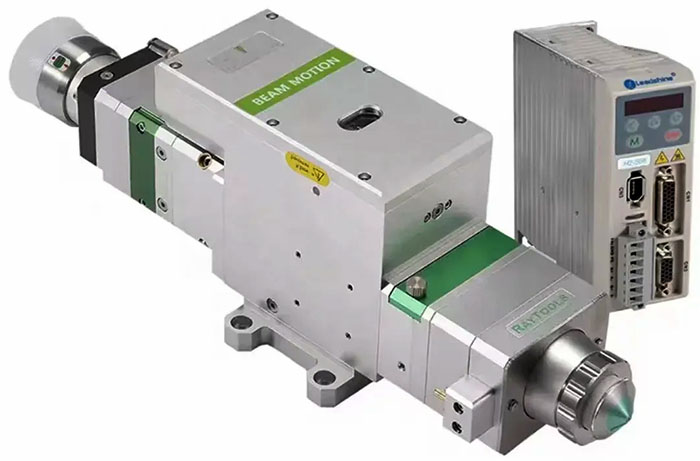

Режущая головка Raytools BM110
Лазерная режущая головка Raytools BM110 (до 3,3 кВт) с автоматической фокусировкой, предназначена для лазерной 2D резки на станках с ЧПУ на станках с промышленными волоконными лазерами мощностью до 3,3 кВт.
Режущая головка Raytools BM110 оснащена разъемом QBH для подключения оптоволокна и встроенными сервоприводами перемещение фокусного модуля.
Пользователь может менять фокусировку программными настройками для быстрого выполнения отверстий в толстых листах и автоматической резки листов из различных материалов разной толщины.
Оптимизированная оптическая конструкция режущей головки Raytools BM110 и ее водяное охлаждение обеспечивают стабильность работы при высокой мощности в длительном времени.
Особенности режущей головки BOCI BLT421S:
Конструкция и функции режущей головки Raytools BM110
Лазерная головка состоит из четырех основных блоков:
- коллиматорный модуль
- модуль привода фокусирующей линзы
- модуль защитной линзы
- модуль сопла.
Стандартно в этой головке установлен объектив с фокусирующими линзами D30 F155 мм. Опционально возможна поставка комплектации головки объективом с фокусирующими линзами D30 F125 мм.
Водяной чиллер S&A CWFL
Компания S&A специализируется на системах охлаждения для лазерного оборудования.
Чилер оснащен компрессором японского производства.
В испарителях используются трубки из высококачественной нержавеющей стали (также могут быть установлены пластинчатые испарители).
Водяной контур оснащен многоступенчатым насосом, сухим фильтром и тепловым расширительным вентилем для превосходного качества работы, высокой эффективности охлаждения и снижения уровня шума.
Чиллер S&A оснащен автоматической защитной системой для безопасной и надежной работы, которая обеспечивает:

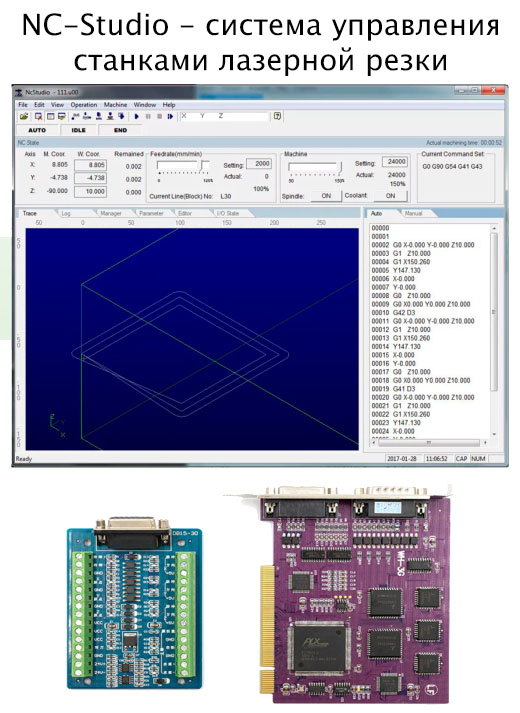

Программное обеспечение NC STUDIO.
NC Studio - специальное программное обеспечение для лазерной резки.
Программа обеспечивает легкое и стабильное управление станков.
Включены функции оптимизации, это значительно сокращает время реза и упрощает оператору процесс настройки.

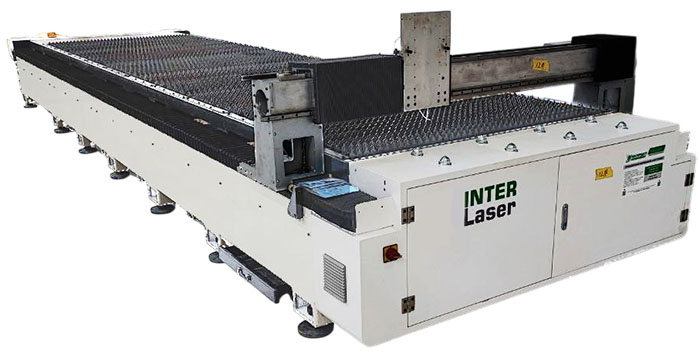

Усиленная сварная станина станка лазерной резки раскроя листового металла INTERLASER A6 3000
Станина станка собрана из толстостенной высокопрочной углеродистой листовой стали.
Напряжения в конструкции снимаются после операций сварки и отжига.
Этот процесс выполняется после предварительой обработки и обеспечивает отсутствие деформаций даже при длительном использовании.
Станина обладает отличной ударопрочностью, жесткостью и стабильностью на протяжении всего срока эксплуатации.
Для обеспечения общего качества станка и точности сборки всего станка финишная обработка проводится на прецизионном пятиосевом портальном станке за один установ.

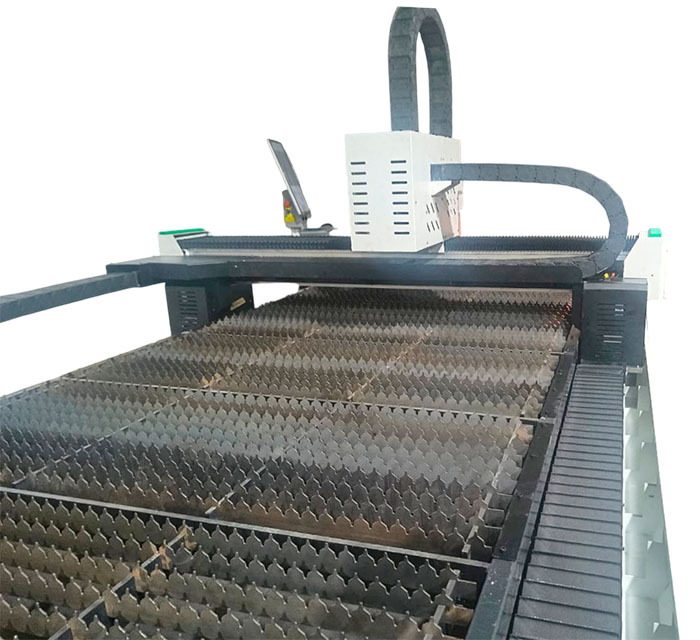

Зональная система дымоудаления
Рабочее поле станка поделено на секции, отделенные друг от друга.
Зональная система дымоудаления переключает систему аспирации между секциями, обеспечивая увеличение скорости воздушного потока в зоне резания.
Эта система повышает эффективность вытяжного вентилятора.
Датчик предотвращения столкновений
Минимизирует риск столкновения режущей головки, вызванного подъемом заготовки и попаданием на заготовку инородных металлических объектов
Емкостный контроллер высоты
| Рабочее напряжение | 24 v |
| Возможная максимальная скорость | 1 000 мм/сек |
| Отклик | 0,001 мс |
| Максимальное ускорение | 5 G |
Автономный емкостной контроллер высоты в станке INTERLASER представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком.
Кроме применения методов управления, обычных для большинства аналогичных продуктов, емкостной контроллер обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация <летающей оптики> .
Автоматическая система смазки по осям X1, X2, Y, Z
Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание.
Автоматическая система смазки повышает надежность направляющих, снижает их износ и продляет срок службы всех направляющих по всем осям.
