Сверлильно-присадочный станок BM 21S однотраверсный, 21 шпиндель, наклон траверсы 0-45-90°
Сверлильно-присадочный станок BM 21S применяется для сверления отверстий в мебельных щитах и брусках.
Сверлильно-присадочный станок BM 21S - традиционный однотраверсный сверлильно-присадочный станок со наклоняемой траверсой. 21 сверлильный шпиндель.
Вес присадочного станка 240 кг.
Основные особенности сверлильно-присадочного станка BM 21S:

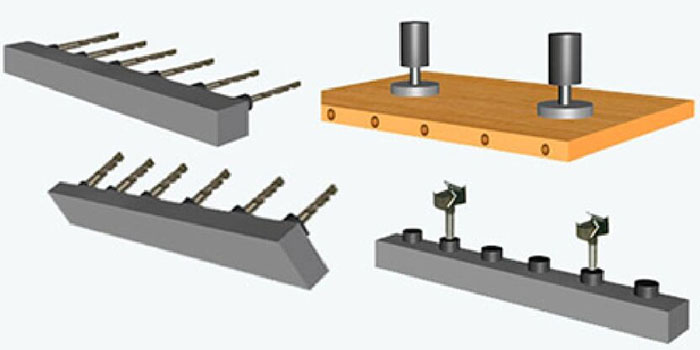

Схема обработки сверлильно-присадочного станка BM 21S
Технические характеристики сверлильно-присадочного станка BM 21S
| Количество сверлильных головок, шт. | 21 |
| Количество сверлильных траверс, шт. | 1 |
| Диаметр хвостовика, мм | 10 |
| Расстояние между крайними сверлильными головками, мм | 640 |
| Наклон сверлильной траверсы | 0-900 |
| Наибольшая глубина сверления, мм | 60 |
| Максимальный диаметр сверления, мм |
ø 24 (при 1 сверле) ø 13 (при нескольких) |
| Размеры стола, мм | 870x350 |
| Максимальная толщина заготовки, мм | 70 |
| Требуемое пневматическое давление, атм | 6 |
| Частота вращения сверлильной головки, об./мин | 2800 |
| Мощность, кВт | 1,5 |
| Габариты, мм | 1050x1250x1400 |
| Транспортные габариты,мм | 1050х1040х1100 |
| Масса, кг | 240 |
Особенности конструкции сверлильно-присадочного станка BM 21S
|
СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа фиксируется вертикально, горизонтально и в промежуточном положении. |
| Два пневмоприжима для надежной фиксации заготовки на столе. |
|
Сверлильно-присадочный станок работает в автоматическом режиме Рабочий цикл запускается с педали |
| Глубина сверления задается вручную и контроллируется по механическому цифровому счетчику. |
| Блок подготовки воздуха осушает подаваемый воздух, минимально снижая подаваемое давление. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. |
