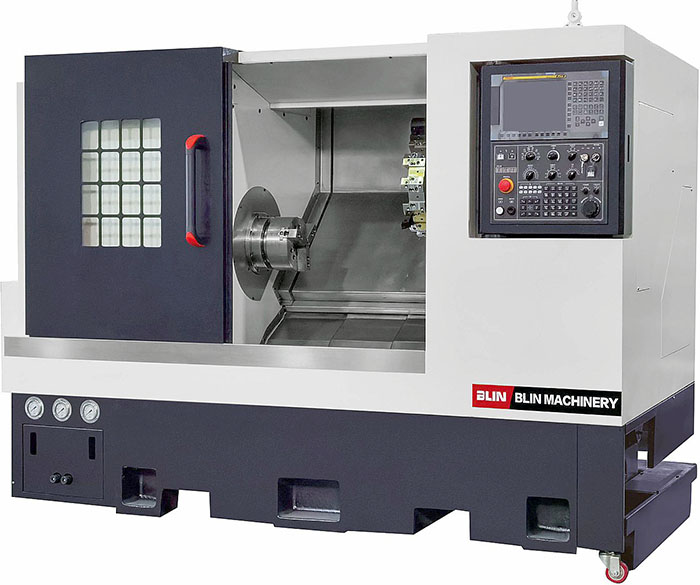

Токарный станок с ЧПУ BL-H50M
Производство NINGBO BLIN MACHINERY Китай
Назначение токарного обрабатывающего центра ЧПУ BL-H50M
Высокоточная токарная и токарно-фрезерная обработка металлических деталей.
Обрабатывающий центр ЧПУ BL-H50M обладает современной конструкцией, высокой производительностью и надежными комплектующими и обеспечивает стабильную работу в условиях промышленного производства.
Токарный станок с ЧПУ BL-H50M подходит для выполнения сложных технологических операций при серийном выпуске продукции
Область применения токарного обрабатывающего центра ЧПУ BL-H50M
Для обработки деталей, включая корпуса механизмов, элементы трансмиссий, прецизионные компоненты машин и детали медицинских устройств.
Основные преимущества токарного станка с ЧПУ BL-H50M

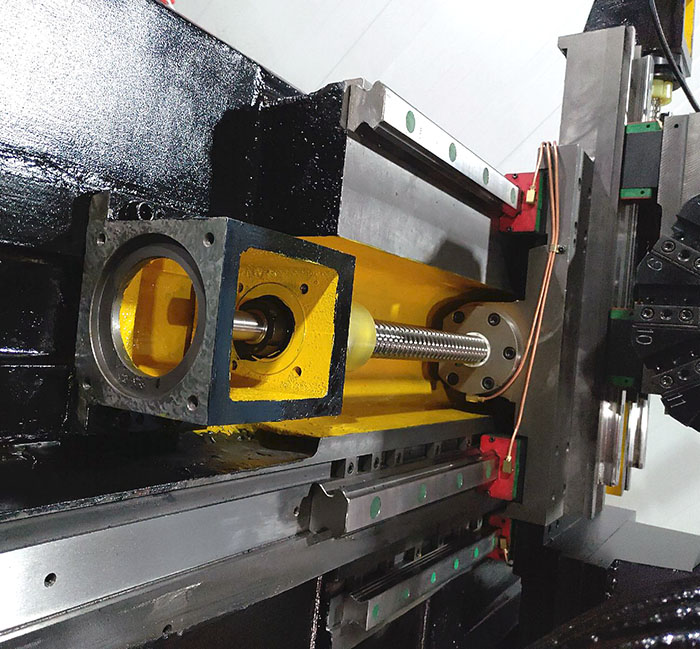

• Высокая точность обработки достигается благодаря применению линейных направляющих и шарико-винтовых передач HIWIN, а также шпиндельных подшипников NSK, что обеспечивает стабильность работы даже при интенсивных нагрузках.• Роликовые направляющие повышают точность позиционирования, уменьшают износ узлов и увеличивают срок службы оборудования.
• Компактные размеры станка позволяют эффективно использовать производственное пространство без снижения производительности.
• Револьверная головка BMT55 с приводным инструментом расширяет функциональные возможности станка и позволяет выполнять сверлильные и фрезерные операции за одну установку детали.
• Для автоматизации серийного производства возможна установка пруткового податчика (барфидера) FEDEK, что значительно повышает производительность оборудования.
Характеристики токарного станка с ЧПУ BL-H50M
Основные
| Макс. длина обработки (мм) | 450 |
| Система ЧПУ | FANUC |
| Макс. диаметр над станиной, (мм) | 500 |
| Макс. диаметр точения, (мм) | 320 |
Перемещения
| Ход по оси X, (мм) | 210 |
| Ход по оси Y, (мм) | 500 |
Шпиндель
| Мощность шпинделя (кВт) | 11/15 |
| Торец шпинделя | A2-6 |
| Отверстие в шпинделе, (мм) | 62 |
| Диаметр обр. прутка шпинделем, (мм) | 51 |
| Максимальные обороты шпинделя, (об/мин) | 4000 |
| Мощность шпинделя S6, (кВт) | 11/15 |
| Патрон шпинделя | 8 |
Инструментальный магазин
| Тип револьверной головы | BMT55 |
| Количество инструментов, (шт.) | 12 |
| Размер осевого инструмента (мм) | 25х25, ø 40 |
Направляющие и ШВП
| Угол наклона станины, (град) | 45 |
| Тип направляющих | Качения |
| Ускоренные перемещения X/Z-axis (м/мин) | 30 |
| X/Z/Y точность позиционирования, (мм) | ≤0,006 |
| X/Z/Y точность репозиционирования, (мм) | ≤0,005 |
Задняя бабка
| Ход задней бабки, (мм) | 450 |
| Конус задней бабки | MT5 |
Приводной инструмент
| Мощность приводного инструмента (кВт) | 2.7 |
| Максимальные обороты приводного инструмента, (об/мин) | 5000 |
Конфигурация инструмента
| Приводной инструмент (функция фрезерования) | Да |
| Наличие оси Y | Нет |
| Наличие контршпинделя | Нет |
| Наклонная станина | Да |
Вес и габариты токарного обрабатывающего центра ЧПУ BL-H50M
| Длина (мм) | 2500 |
| Ширина (мм) | 1500 |
| Высота (мм) | 1700 |
| Масса (кг) | 4000 |
Особенности конструкции токарного обрабатывающего центра ЧПУ BL-H50M
Комплектация токарного станка с ЧПУ BL-H50M
- Система Syntec 22TA
- Ручной маховичок управления

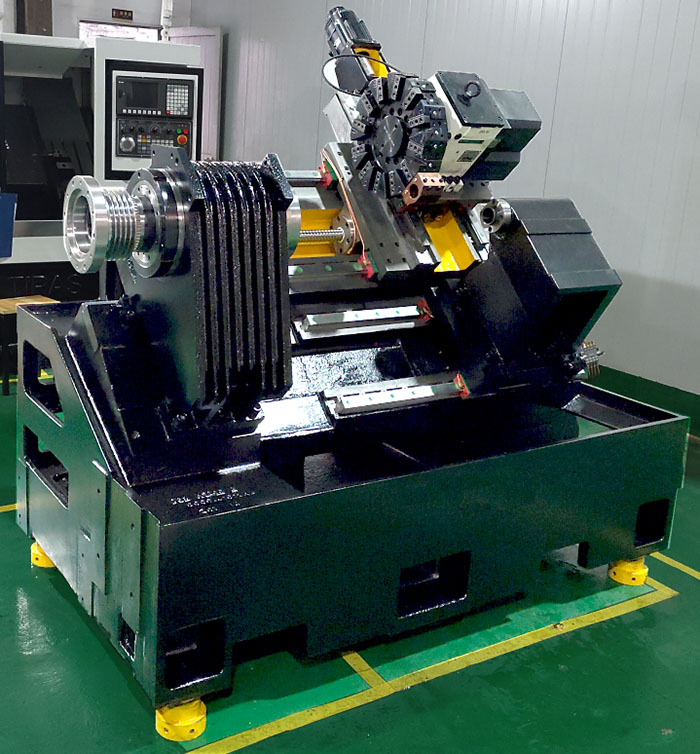

- Станина чугунная с наклоном 45 град с линейными направляющими

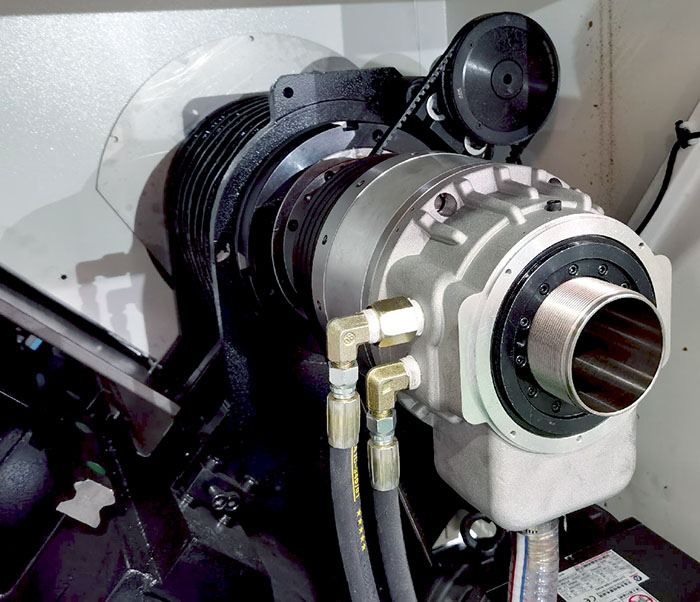

- Шпиндель высокоточный с осью с электромагнитным тормозом
- Гидравлический патрон 8" главного шпинделя
- Гидравлическая программируемая задняя бабка

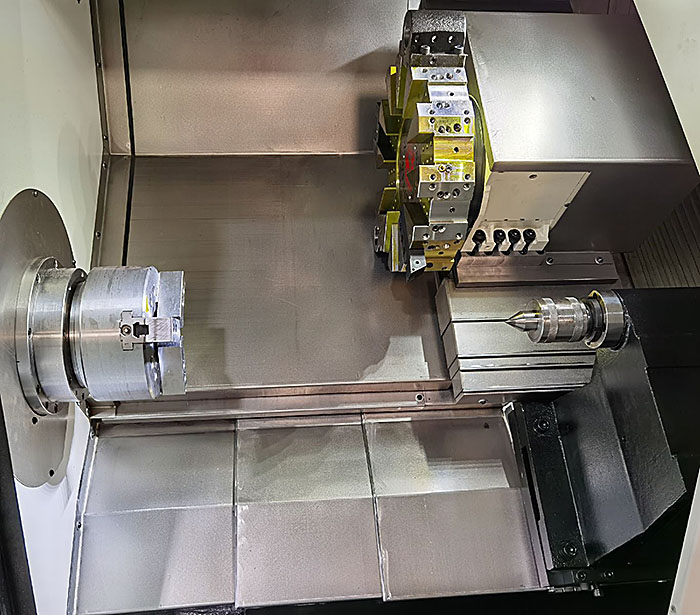

- Револьверная головка SAUTER (Германия) на 12 позиций
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Замок передней двери с датчиком
- Замок боковой двери на болтах
- Трансформатор 380В (3 фазы встроенный)

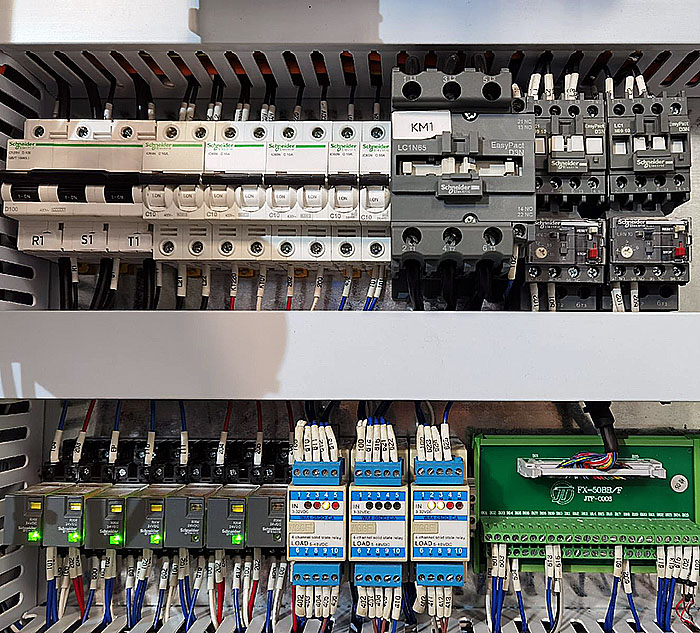

- Кондиционер электрощита
- Автоматический цепной конвейер для стружки и бункер для стружки
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Деталеуловитель
- Система измерения инстурмента HPMA
